一、产品概述
排泥阀是一种由液压源或气动源做执行机构的角型截断类阀门，通常成排安装在城市水厂、污水处理厂的沉淀池底部壁外，用于排放污泥和废水。该阀为角型结构，排泥效果好，内部为尼龙强化橡胶阀瓣，密封效果好，使用寿命长。液动或气动执行机构有隔膜式、活塞式，配合电磁阀或采用电动方式等可进行自动化控制，节省人力、物力，极大的提高工作效率；此外也可采用手动操作。本阀除用于排泥以外，也可安装在工作介质为水、气、油等工业管道中做截流用。二、工作原理
JM744液动（或JM644气动）隔膜角式排泥阀由阀体、上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液压或气压作为动力介质，膜片、阀杆作为开关。利用手动换向阀或电磁阀可远距离控制排泥阀进行开关操作。本阀密封性强、开关性能好，检修方便，使用寿命长。三、产品特点
- 采用双室隔膜传动机构代替活塞式阀门：无运动磨损；不会因为杂质而漏水；对泥沙淤积不敏感；不需要润滑、无机械磨损产生
- 密封性能好，采用衬胶阀板，阀座采用斜度开口，不易沉积泥沙杂质
- 驱动压力低，无须另设加压泵或空压机、采用手动换向阀或电磁四通换向阀集中控制，控制操作方便
- 经久耐用、使用寿命长
四、性能参数
| 产品名称 | 隔膜角式排泥阀 | |
| 连接型式 | 法兰角式 | |
| 公称通径 | DN80-DN300 | |
| 公称压力 | PN10/PN16 | |
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 |
|
| 配电磁阀控制 | 二位二通 | 二位四通 |
| AC220V、DC24V，15W | AC220V、DC24V，100W | |
| 驱动介质 | 清水、空气 | |
| 驱动压力 | 0.4~0.5MPa | |
| 外表喷涂 | 环氧树脂涂层、喷漆 | |
| 适用温度 | 0~80° | |
| 适用介质 | 水、污泥、油品等 | |
五、可选材料
| 零件名称 | 可选材料 |
| 阀体、阀盖、膜片座 | 铸钢、灰铸铁、球墨铸铁 |
| 膜片压板 | WCB、QT450-10 |
| 阀杆 | 20Cr13 |
| 阀瓣 | 铸钢衬胶 |
| 膜片 | 丁腈橡胶+尼龙网 |
| 驱动 | 液动、气动、电动、手动 |

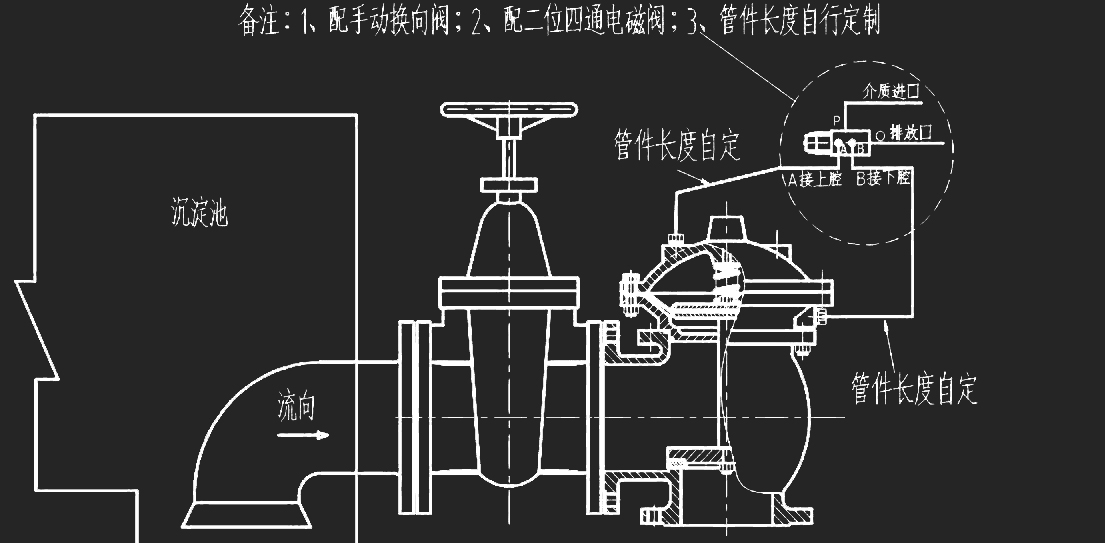

六、安装示意图
