一、产品概述
止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀。止回阀是一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电机反转,以及容器介质的泄放等。止回阀主要分旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。通过选用不同结构型式及材质,可广泛适用于水、蒸汽、油品、酸类、碱类等各种介质。
二、产品特点
-
对夹升降式止回阀结构长度短、体积小、重量轻,给搬运安装带来便利,节约材料成本,降低工程造价
-
整体式结构,简单紧凑,可水平或垂直安装
-
阀瓣行程短,阀门关闭时冲击力小,且有弹簧辅助关闭,关闭速度快
-
流体阻力较大,水锤压力小,使用寿命长,可靠性高
三、采用标准
项目名称 |
采用标准 |
设计制造验收 |
JB/T 8937-2010、API594 |
阀门结构长度 |
GB/T 12221-2005、API594 |
阀门法兰连接 |
GB/T 9113-2010、ANSI B16.5 |
阀门密封试验 |
GB/T 13927-2008、JB/T9092-1999 |
四、性能参数
产品名称 |
对夹升降式止回阀 |
连接型式 |
对夹式 |
公称通径 |
DN15-DN250 |
公称压力 |
PN10、PN16、PN25、PN40、150LB、300LB |
试验压力 |
壳体试验:公称压力×1.5倍
密封试验:公称压力×1.1倍
低压试验:0.2MPa |
外表喷涂 |
铸钢材质环氧树脂涂层,不锈钢本体 |
适用温度 |
硬密封≤350℃,软密封≤120℃ |
适用介质 |
水、蒸汽、食品、醋酸、硝酸等腐蚀性介质、强氧化性介质 |
五、零部件可选材料
零件名称 |
可选材料 |
阀体/压圈 |
铸钢(WCB)、不锈钢(CF8/CF8M) |
阀板 |
球墨铸铁电镀(D)、CF8(P)、CF8M(R) |
阀座 |
不锈钢本体(W)、三元乙丙(EPDM)、丁腈橡胶(NBR) |
弹簧 |
不锈钢SS416、不锈钢SS304、不锈钢SS316 |

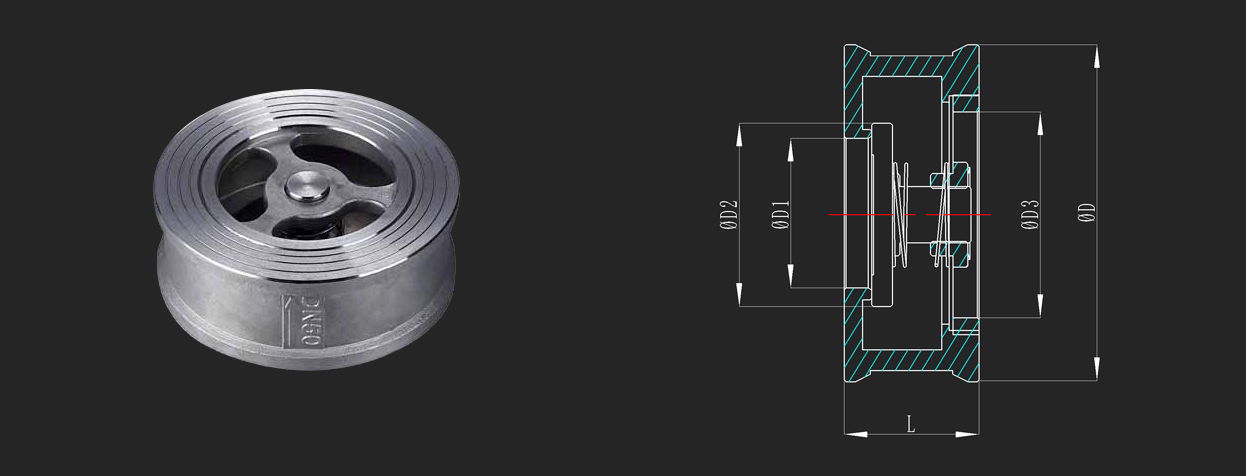

六、外形尺寸图
mm |
in |
ΦD |
ΦD1 |
ΦD2 |
ΦD3 |
L |
PN10/16 |
PN25/40 |
DN15 |
1/2" |
52 |
52 |
15 |
24 |
31 |
16 |
DN20 |
3/4" |
62 |
62 |
19 |
30 |
40 |
19 |
DN25 |
1" |
72 |
72 |
24 |
36 |
47 |
22 |
DN32 |
1.2" |
83 |
83 |
31 |
46 |
56 |
28 |
DN40 |
1.5" |
93 |
93 |
39 |
55 |
66 |
31.5 |
DN50 |
2" |
109 |
109 |
48 |
65 |
78 |
40 |
DN65 |
2.5" |
129 |
129 |
63 |
80 |
95 |
46 |
DN80 |
3" |
144 |
144 |
76 |
96 |
110 |
50 |
DN100 |
4" |
164 |
168 |
95 |
115 |
135 |
60 |
DN125 |
5" |
194 |
196 |
110 |
125 |
132 |
90 |
DN150 |
6" |
220 |
224 |
127 |
150 |
163 |
106 |
DN200 |
8" |
275 |
284/291 |
165 |
200 |
212 |
140 |
DN250 |
10" |
332 |
341/353 |
210 |
250 |
275 |
160 |
七、安装注意事项
1、当止回阀安装在水平管道上时,阀杆不能水平放置;
2、介质流动方向应与阀体上方向指示箭头一致。
