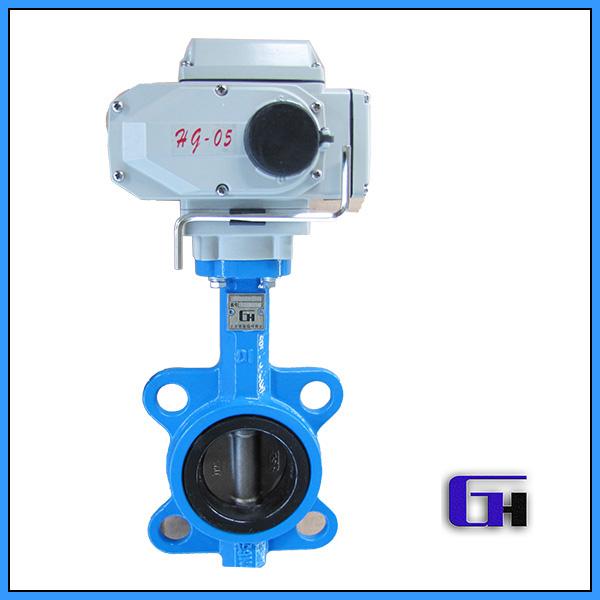

一、产品概述
电动蝶阀是由电动机通过减速器，将多圈回转运动转变为部分回转运动（90±5%）。具有启闭平稳，输出扭矩大；大大减轻操作人员的劳动强度，特别适应于高压，大口径阀门；，适用于安装在不能手动操作或难于接近的位置，易于远距离控制，安装高度不受限制；有利于整个系统的自动化；电源比气压源、液压源容易获得，电线的敷设与维护比空气或液压管线容易的多等优点。但构造相对较复杂，在潮湿及易爆的场所使用时，需要采取防潮、防爆措施。一般适用于环境温度低于50℃，相对湿度低于80%的地方二、产品特点
- 功能强型式电动蝶阀按信号反馈形式可分为电动开关型、智能型、比例式等，各种信号输出应有尽有。
- 体积小巧：精小型电动蝶阀的体积与传统产品相比，仅相当于同类产品的35%左右。
- 轻便宜人：精小型电动蝶阀的重量仅相当于同类产品的30%左右。
- 性能可靠：电动执行器的轴承和电气元件等关键零部件采用进口名牌产品。
- 美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
- 精密耐磨：蜗轮输出轴一体化设计、避免了键连接的间隙，传动精度高；特殊铜合金锻造，强度高，耐磨性好。
- 安全保证：1500V耐压检测，F级绝缘电机，安全有保障。
- 配套简单：采用单向电源，外接线路简单。或也可采用AC380V、DC24V直流电源等。
- 使用方便：免加油、免点检、防水防锈、任意角度安装。
- 保护装置：双重限位、过热保护、过载保护。
- 多种速度：全行程时间9S、15S、30S、50S、100S、150S（出厂前已设定）。
- 智能数控：智能控制模块高度集成于电动装置本体中，无需外接定位器。数字设定、数字整定、高度精确、自我诊断、一机多能。
| 项目名称 | 采用标准 | 可选标准 |
| 设计制造验收 | GB/T 12238-2008 | ISO/DIN10631、API598 |
| 阀门结构长度 | GB/T 12221-2005 | ISO5752 |
| 阀门法兰连接 | GB/T 9113-2010 | ANSI B16.5、JIS B2238 |
| 阀门检验 | GB/T 13927-2008 | ISO/DIN5208 |
四、性能参数
| 产品名称 | 对夹式电动蝶阀 | 电源电压 | AC220V/AC380V或DC24V | ||
| 连接型式 | 对夹式 | 单夹式 | 输入信号 | 4-20mA.DC、1-5V.DC、0-10V.DC | |
| 公称通径 | DN25～DN600 | DN50～DN600 | 输出信号 | 有源、无源触点信号、4-20mA.DC | |
| 公称压力 | PN10/PN16 | 启闭时间 | 0-90°用时9～150S | ||
| 试验压力 |
壳体试验：公称压力×1.5倍 密封试验：公称压力×1.1倍 |
手动操作 | 附曲柄式手柄 | ||
| 外表喷涂 | 环氧树脂涂层 | 限位元件 | 机械式、限位开关式挡块 | ||
| 驱动型式 | 电动执行器 | 电机保护 | 内藏过热式保护 | ||
| 适用温度 | -30～180℃ | 耐压等级 | 1500VAC/1FEN | ||
| 适用介质 | 水、盐、酸、碱、天然气、空气、醇类、油类、食品、蒸汽等 | 绝缘电阻 | 100MΩ/500VDC | ||
| 防护等级 | IP67 | ||||
| 防爆等级 | ExdⅡBT4 | ||||
| 环境温度 | -20℃～55℃ | ||||
| 选装功能 | 过力矩保护、加热除湿器 | ||||
五、零部件可选材料
| 零件名称 | 可选材料 |
| 阀体 | 灰铸铁（CI）、球墨铸铁（DI）、铸钢（WCB）、不锈钢（CF8/CF8M） |
| 阀板 | 球磨铸铁覆尼龙（N）、球墨铸铁电镀（D）、CF8（P）、CF8M（R）、双相钢（S）、铝青铜（T） |
| 阀座 | 三元乙丙（EPDM）、丁腈橡胶（NBR）、聚四氟乙烯（PTFE）、氟橡胶（VITON）、硅橡胶（SEP）、耐热EPDM、耐磨EPDM |
| 阀轴 | 45#镀铬、不锈钢SS416、不锈钢SS304 |
| 驱动 | B型、S型、K型、R型、A型、D型、H型、T型电动执行器 |
六、产品接线图

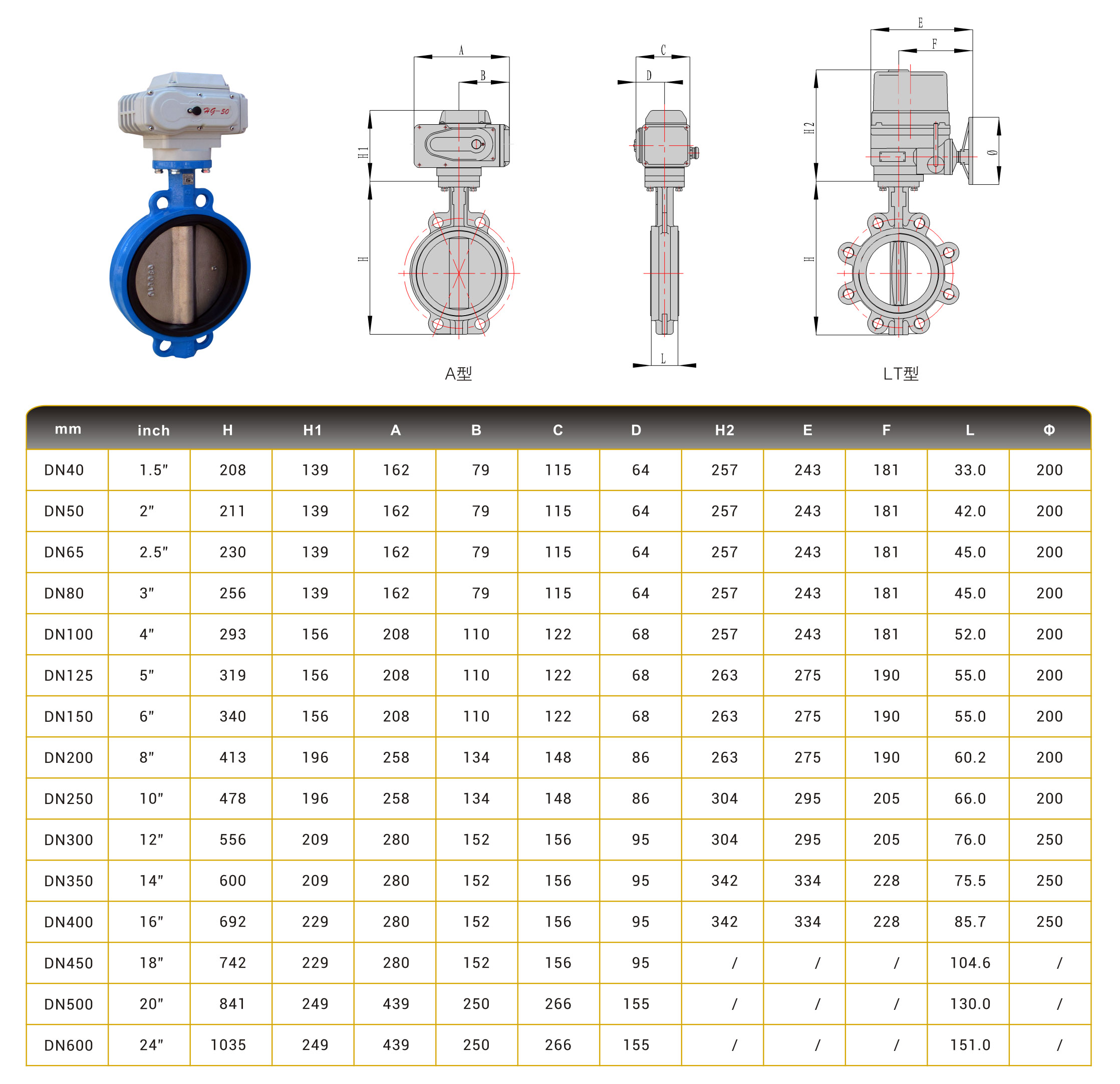

七、外形尺寸图
八、订货须知
1、普通型电动装置适于在下列条件下工作：（1）、海拔不高于1000m；
（2）、工作环境温度-20℃～55℃；
（3）、工作环境湿度不大于90%（25℃时）；
（4）、工作环境不含有强腐蚀性、易燃、易爆的介质；
（5）、短时间工作制，时间额定为10min、15min或30min。
2、阀门的工作条件有下列情况之一时，用户应在订货前提出:
（1）、环境温度、温度、海拔与上列条件不符；
（2）、空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染；
（3）、受霉菌或微生物侵害；
（4）、装设在有火灾或爆炸危险的场所；
（5）、遭受剧烈的振动、冲击或颠簸；
（6）、其他的非正常使用条件。
3、根据用户提出的条件，我公司将与您协商解决配置有特殊防护性能的电动装置。
4、订货时应说明您的安装，操作使用要求，以便选择恰当的电动装置，配置需要的机构及辅助设备。
九、安装注意事项
1、管道对夹法兰标准必须与蝶阀标准相符，对夹连接法兰建议使用蝶阀专用法兰；
2、使用安装前应检查使用条件是否与本蝶阀性能相符；
3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着；
4、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫；
5、本蝶阀可以安装在水平、垂直及任意角度的管道上，并可双向使用；
6、蝶阀不得安装于管道拐角处，不允许倒立安装；
7、安装时蝶阀必须处于关闭位置，确保蝶板不与管道法兰等碰撞；
8、确认法兰焊接无误，蝶阀装上后不允许再焊法兰，以免烫伤橡胶件和防腐覆层；
9、蝶阀如发生启闭失常，应查明原因，排除故障，不得利用敲、砸、撬和手柄接杆加长臂等方法强行启闭。
十、电动蝶阀使用要求
1、电动阀门的安全操作规程按照电动装置和控制器说明书规定进行。
2、电动阀门安装时应使电动装置位于阀门上方或侧面，不可倒置。
3、在长期有雨水、原料等飞溅物和阳光照射的环境，请安装保护整台电动执行机构的保护罩，并请在设计和安装保护罩时充分考虑电动执行机构的通风散热。
4、设备安装时请预留接线，手动操作等调试维修用空间。
5、不可将两台或数台电动执行机构的动力线串联或并联，否则由于电容的相互干扰将会造成动作失控或电机过热。
6、配线进口处必须按使用说明书要求做好防水电缆接头处的密封，否则由于水或污汁的进入损坏电动执行机构。
7、手动操作孔处的橡胶塞在手动操作后请及时盖好，电动操作时，禁止手动操作。
Note: All the technical information including dimensions, drawings, pictures,etc., are just for reference, please contact us to get exact information, email: sales@huagreat.com.cn
